Pelajari Unified Modeling Language (UML) untuk Pengembangan Aplikasi

Sebelum tahap pembuatan aplikasi, Anda perlu merancang aplikasi tersebut. Aplikasi yang baik memerlukan proses pengembangan yang terstruktur dan terencana. Dalam proses ini, Unified Modeling Language (UML) bertindak sebagai alat penting untuk membangun aplikasi yang baik dan mudah dirawat.

Dengan UML, tim perancangan aplikasi dapat memvisualisasikan, merancang, dan mendokumentasikan sistem perangkat lunak dengan cara yang terstruktur dan mudah dipahami. Jika arsitek menggunakan cetak biru untuk membangun gedung, maka software engineer menggunakan UML untuk membuat kerangka kerja demi aplikasi yang stabil dan scalable.

Apa itu UML?

Unified Modeling Language (UML) adalah bahasa pemodelan standar yang digunakan untuk memvisualisasikan sistem perangkat lunak atau proses bisnis. UML menggunakan seperangkat simbol dan notasi standar untuk menggambarkan komponen sistem, interaksi, dan perilakunya. Diagram UML membantu memberikan gambaran suatu alur dan melacak hubungan antar entitas dalam suatu sistem.

UML sangat membantu dalam menyederhanakan kerumitan alur dan kode dalam aplikasi agar antar software engineer dan stakeholder sama-sama mengerti. Dengan ini, Anda dapat tetap mengetahui proyek yang sedang dikerjakan dan menjaga Anda agar tidak tersesat dalam kompleksitas pengembangan aplikasi.

Manfaat Penggunaan UML

Berikut ini adalah beberapa manfaat dari penggunaan UML:

1. Visualisasi Sistem Aplikasi dengan Notasi Grafis
   Hal ini memungkinkan software engineer, analis, dan stakeholder untuk memvisualisasikan sistem perangkat lunak secara jelas dan terstruktur.
2. Merancang Arsitektur Sistem yang Baik dan Terukur
   Diagram komponen UML membantu mendefinisikan komponen sistem, relasi, dan interaksinya.
3. Mudahnya Pemahaman Bahasa Standar oleh Semua Pihak
   Dalam pengembangan aplikasi, perlu adanya peningkatan komunikasi dan kolaborasi antar tim. Notasi UML yang mudah dipahami membantu menjembatani pemahaman antar tim sehingga terhindar dari kesalahpahaman.
4. Kemudahan Pengujian dan Pemeliharaan Sistem
   Dengan menggunakan UML, pengembang memastikan bahwa sistem sesuai dengan requirement. Diagram UML juga membantu dalam pemeliharaan sistem dengan memberikan gambaran yang jelas tentang struktur dan interaksi sistem.

Contoh Diagram UML

1. Use Case Diagram

Use Case Diagram adalah diagram yang menggambarkan interaksi antara aktor dan sistem untuk mencapai tujuan tertentu. Ini berfungsi sebagai gambaran high-level tentang bagaimana pengguna berinteraksi dengan sistem dan fungsionalitas sistem.

Setidaknya ada tiga jenis entitas dalam Use Case Diagram: Sistem, Aktor, dan Use Case:

1. Sistem
   Produk yang sedang dikembangkan ini digambarkan dengan sebuah kotak yang berisi Use Case.
2. Aktor
   Pengguna yang berinteraksi dengan sistem utama digambarkan dengan simbol orang.
3. Use Case
   Fungsi yang dilakukan oleh aktor ketika mereka berinteraksi dengan sistem dan digambarkan dengan lingkaran lonjong.

Baca Juga: Kembangkan Aplikasi Android yang Fleksibel dengan Pola Desain MVVM

Contoh Use Case Diagram

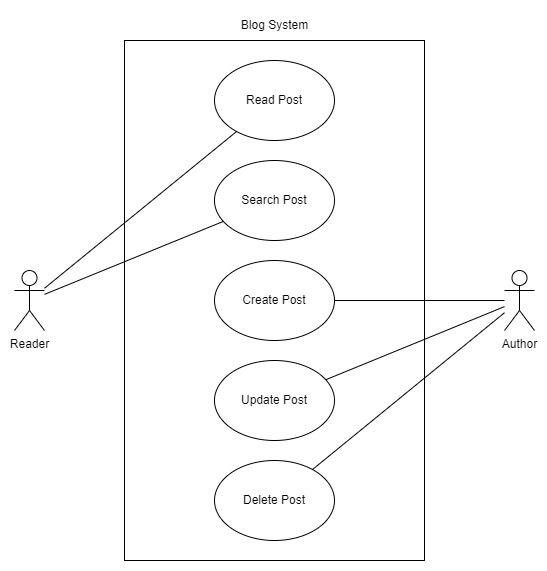

Berikut ini adalah contoh Use Case Diagram sederhana dari Website Blog:

2. Activity Diagram

Activity Diagram adalah jenis diagram UML yang menggambarkan aliran aktivitas dalam suatu sistem atau proses. Activity Diagram bisa digunakan untuk menggambarkan aktivitas yang terjadi secara berurutan maupun bersamaan. Diagram ini bisa digunakan untuk memodelkan proses dalam sistem maupun organisasi. Use Case Diagram mengidentifikasi apa yang dilakukan sistem, sedangkan Activity Diagram menunjukkan bagaimana sistem melakukannya.

Berikut ini adalah beberapa contoh entitas dalam Activity Diagram:

1. Action
   Entitas ini digambarkan dengan persegi panjang dengan sudut melengkung dan aksi yang dilakukan dalam sistem.
2. Arrow
   Garis panah yang menghubungkan aksi dan menunjukkan alur eksekusi.
3. Decision
   Digambarkan dengan simbol berlian menandakan percabang berdasarkan kondisi.
4. Node Start dan End
   Hal ini menandakan awal dan akhir aliran aktivitas. Start digambarkan dengan lingkaran dan End digambarkan dengan lingkaran, yang terdiri dari lingkaran dalam dan lingkaran luar.

Contoh Activity Diagram

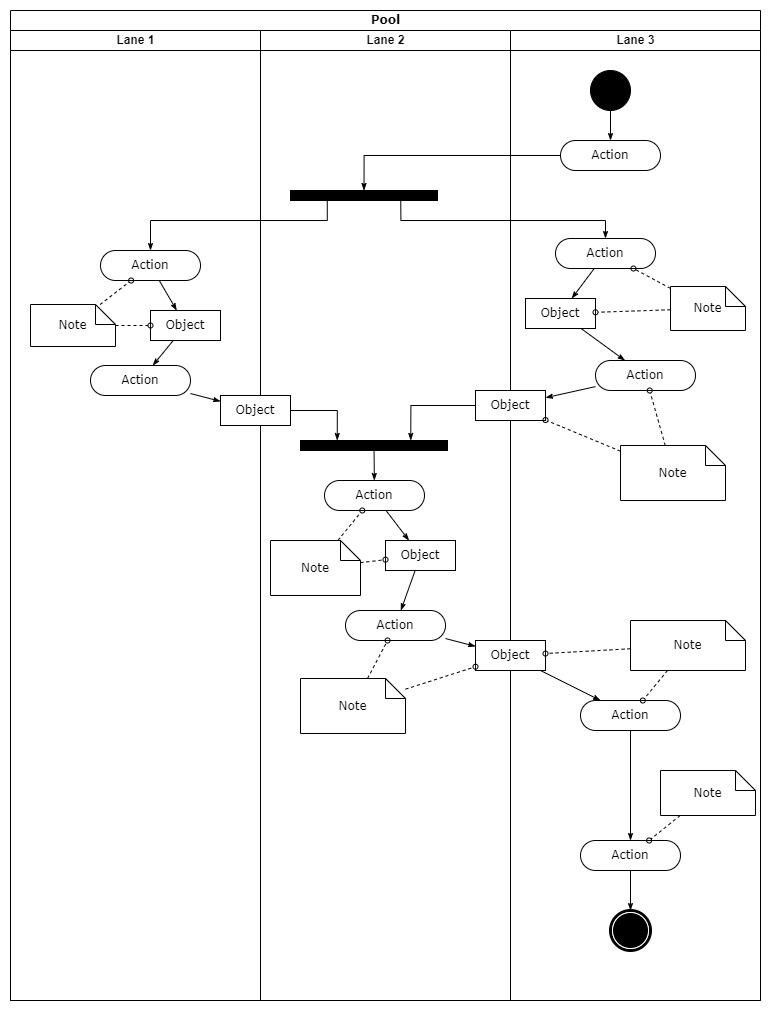

Berikut ini adalah contoh Activity Diagram jenis Swimlane (jalur renang) yang diambil dari template app.diagrams.net:

3. Sequence Diagram

Sequence Diagram adalah jenis diagram yang menggambarkan interaksi objek berdasarkan urutan waktu. Hal ini seperti timeline terkait bagaimana objek berinteraksi untuk menyelesaikan task atau use case tertentu. Sequence Diagram membantu memahami detail kolaborasi objek dan urutan pesan dalam Use Case Diagram.

Berikut ini adalah beberapa entitas Sequence Diagram:

1. Lifeline
   Elemen persegi panjang yang menggambarkan objek dalam Sequence Diagram. Lifeline bertempat di bagian paling atas.
2. Message
   Panah horizontal yang menggambarkan pesan yang dikirim antar objek. Setiap pesan memiliki nama (misalnya, "createOrder") dan mungkin memiliki parameter atau nilai return.
3. Activation Bar
   Kotak persegi panjang yang memanjang di bawah Lifeline, menunjukkan periode suatu objek aktif dan memproses pesan.

Contoh Sequence Diagram

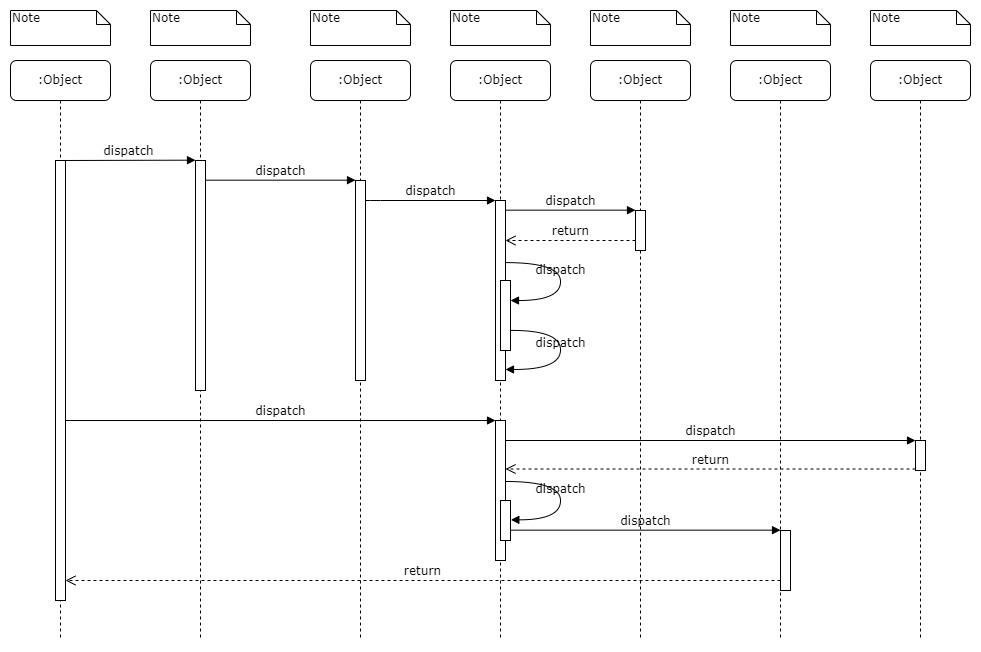

Berikut ini adalah contoh Sequence Diagram yang diambil dari template app.diagrams.net:

4. Class Diagram

Menggambarkan class, property, method, dan relasi antar class. Class Diagram berguna untuk merepresentasikan class dan relasinya. Diagram ini membantu Anda memahami desain sistem internal dan bagaimana antar class bekerja sama untuk mencapai fungsionalitas yang dijelaskan dalam Use Case Diagram.

Entitas Class Diagram setidaknya ada 2:

1. Class, terdiri dari 3 bagian:
   • Nama
     Nama Class yang muncul di paling atas.
   • Atribut
     Entitas yang berada di barisan kedua. Tipe data atribut berada setelah titik dua. Atribut menggambarkan variabel dari Class.
   • Method
     Operasi-operasi yang bisa dilakukan oleh Class. Tipe data parameter didefinisikan setelah parameter dan diawali dengan tanda titik dua dulu. Tipe data return dari method didefinisikan di akhir dan juga diawali dengan tanda titik dua dulu.
2. Relasi
   Class Diagram memiliki beberapa relasi diantaranya seperti Association (Asosiasi), Aggregation (Agregasi), dan Inheritance (Pewarisan). Berikut ini adalah penjelasannya:
   • Association
     Hubungan sederhana antar kelas, yang menunjukkan bahwa mereka dapat berinteraksi dan digambarkan oleh garis.
   • Aggregation
     Hubungan "mempunyai", di mana satu class memiliki dan mengelola kelas lain. Digambarkan dengan simbol berlian berongga di salah satu sisi garis, tepatnya di sisi class pemilik.
   • Inheritance
     Hubungan di mana suatu kelas (subclass) mewarisi atribut dan metode dari kelas lain (superclass). Digambarkan dengan panah berongga yang menunjuk dari subclass ke superclass.

Contoh Class Diagram

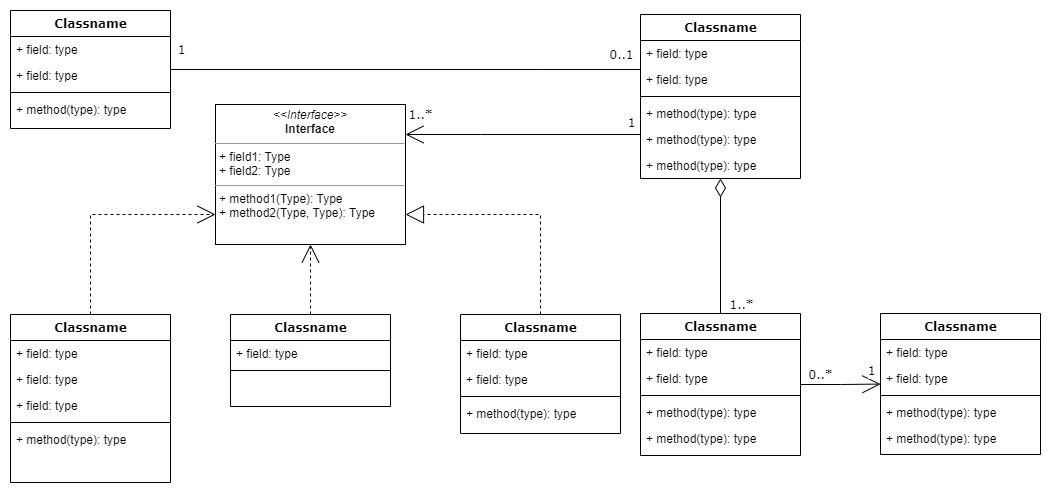

Berikut ini adalah contoh Class Diagram yang diambil dari template app.diagrams.net:

Itulah penjelasan singkat dari UML dan beberapa contoh diagramnya. UML adalah alat yang ampuh dan serbaguna yang dapat meningkatkan pengembangan aplikasi di berbagai level. Kemampuan untuk memvisualisasikan, dan mendokumentasikan sistem menjadikan UML sebagai aset berharga bagi tim yang ingin membangun sistem yang andal, terpelihara, dan mudah dipahami.
